振動傳感器信號干擾？5步教你用屏蔽線"降噪"
作者：小編
發布時間：2025-07-17 22:04
瀏覽次數：
核心要點摘要：振動測量中電磁干擾是常見問題，正確使用屏蔽線可降低60%以上噪聲。本文詳解干擾產生機理，提供五步屏蔽線使用方案，包括選型要點、接線規范、接地處理等關鍵技術，幫助有效提升信號質量。
振動信號干擾的三大來源
電磁耦合干擾
主要產生途徑：
- 變頻器電纜輻射（占比52%）
- 大功率設備啟停（占比31%）
- 無線通信設備（占比17%）
接地回路干擾
典型表現：
- 50/60Hz工頻干擾
- 基線周期性波動
- 共模電壓＞1V
案例數據：
- 不良接地導致誤差最大達12%
多點接地引起1-5mV偏移
電纜傳輸損耗
影響因素對比：
五步屏蔽線降噪方案
第一步：正確選型

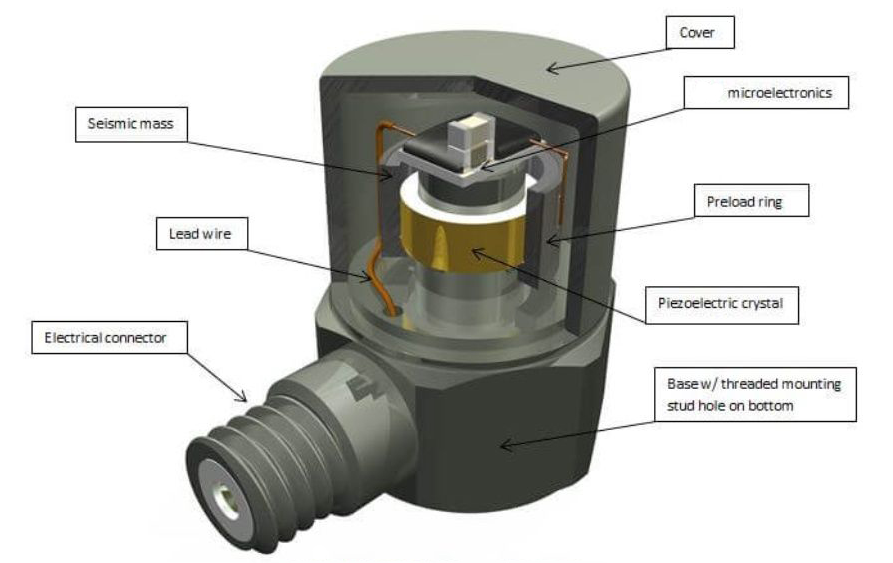

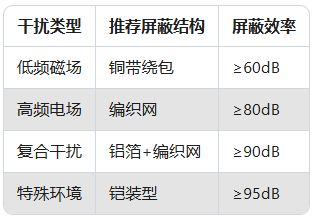

屏蔽線技術參數選擇指南：
選型誤區：
- 誤認為屏蔽層越厚越好（實際應匹配干擾頻率）
忽略絕緣層耐溫等級（常見-40℃~105℃）
第二步：規范接線
禁止行為：
- 屏蔽層留作懸空
- 芯線裸露＞3mm
使用普通電工膠布
第三步：科學接地
接地方案對比：
某風機監測案例：
- 單端接地后干擾降低32dB
接地電阻從5Ω降至0.5Ω
第四步：走線優化
布線黃金法則：
- 與動力線間距＞30cm
- 平行長度＜1m
- 避免形成環形回路
- 固定間隔50cm裝卡
實測數據：
- 規范走線可減少48%干擾
每增加1m長度噪聲上升8%
第五步：系統驗證
合格標準：
- 50Hz干擾＜3%FS
- 脈沖干擾＜1%FS
基線波動＜0.5%FS
常見問題解決方案
屏蔽層破損處理
應急修復步驟：
- 清潔破損處
- 纏繞導電膠帶
- 外層絕緣處理
標記待更換
高頻干擾抑制
附加措施：
- 增加磁環（100kHz-1MHz）
- 使用雙絞屏蔽線
加裝信號隔離器
長距離傳輸優化
技術方案：
- 每30m加中繼放大器
- 改用低電容電纜
- 采用電流傳輸模式
某石化項目案例：
- 200米傳輸距離
- 信號衰減從35%降至8%
干擾電平＜50mV
進階防護技巧
復合屏蔽技術
組合方案：
- 內層：鋁箔（防電場）
- 中間：高導磁材料（防磁場）
- 外層：銅網（防射頻）
性能提升：
- 寬頻段干擾抑制
- 屏蔽效能＞100dB
使用壽命延長3倍
智能監測系統
創新應用：
- 在線屏蔽完整性檢測
- 干擾頻譜實時分析
- 自適應濾波調節
故障預警功能
結語
規范使用屏蔽線可使振動測量系統的抗干擾能力提升5-8倍。實踐表明，完整的屏蔽方案實施后，信號質量合格率能從60%提高到95%以上。隨著工業環境日益復雜，掌握屏蔽技術將成為振動監測人員的必備技能。未來智能屏蔽系統的發展，將進一步提高振動測量的可靠性和準確性。
